合适工控机主板该怎么选择？
作者： 深圳市泽创伟业科技有限公司 发表时间：2021-06-17 17:27:15浏览量：2763【小中大】
工控机主板是工控机的重要组成部分。测量工控主板，需要确定芯片组、设计和布局，以及工艺中使用的材料。那么如何选择合适的嵌入式主板呢?下面从工控机主板的布线设计布局和主板材料两个方面，谈谈主板的质量是如何...
文本标签：

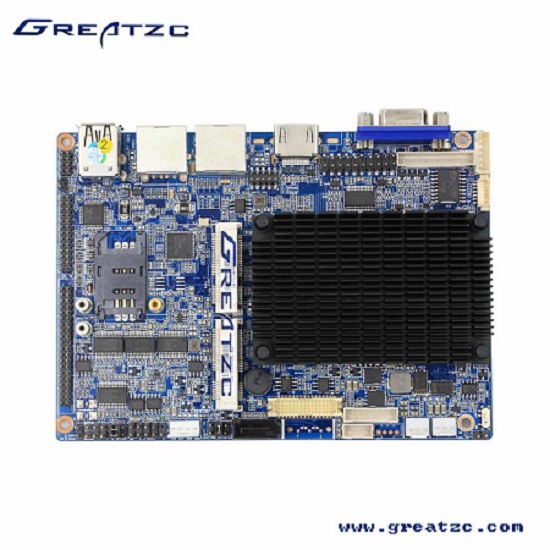

工控机主板是工控机的重要组成部分。测量工控主板，需要确定芯片组、设计和布局，以及工艺中使用的材料。那么如何选择合适的嵌入式主板呢?下面从工控机主板的布线设计布局和主板材料两个方面，谈谈主板的质量是如何体现的。
一、工控机主板布局
在布局上，工控主板主要体现在各个部分的布局和电路的布线上。在谆勤智能看来，一个好的工控主板是一件精美的艺术品，提供芯片组的厂商会将提供芯片组的相应设计指南出货发送给工控电脑主板的厂商，一般会有基于标准的模板，我们称之为工程板。
欧美的大工厂一般都是遵循标准板的设计，按照官方芯片组提供的规范会做的很好。方法性能有保证，但价格难以控制。台湾厂商为了权衡成本，往往会提出工控电脑主板的结构布局，通常会包含一些独特的设计。
二、工控机主板的结构和材料
1.为了节约成本，降低价格，现在一些工控电脑主板的厂商可以在市场上站稳脚跟。他们不仅设计了板的数量而不是使用它们，而且调整了工控计算机主板的材料和附件，使其只满足芯片组所需的基本性能。降低成本是为了测试厂家工控电脑的设计和布局能力。
把同样数量的扩展位放在更小的空间里可以保持稳定，限制干扰，所以工控机主板结构布局设计的合理性就显得尤为重要，稍有不合理的设计就会导致崩溃。这时候弱的厂商很容易在这些地方出错，主板的不稳定和性能差都是因为这个。所以，如果没有特殊要求，最好使用公版设计的工控电脑主板。如何识别为公共版本，取决于用户对芯片组的掌握程度。
2.工控机主板上的接口组件位置一般是固定的，不能随意改变，类似于PICMG等扩展槽和键盘、鼠标、USB等接口。它们必须与底盘上的孔相匹配，以保持它们的相对位置。但是，在某些情况下，提供新的机箱挡板将取代连接到机箱的挡板，以实现新的界面布局。
3.CPU和芯片组的布局。因为连接到CPU和芯片组的电路比较重要，芯片组有特殊的设计要求，芯片组厂商对CPU、芯片组及其周边区域有非常明确的设计要求，所以几乎所有的版图都是公开设计的。
4.除了扩展槽、CPU和芯片，其他部件可以自由排列。例如，ATX电源接口插座的设计应远离中央处理器风扇，以实现机箱中更好的散热。
5.主板要求布局合理。仪表板组合仪表主板的一些设计考虑不全面。如果购买时需要注意一些细节，比如CPU接口附近一些主板的电容会影响风扇的安装。这些都是你买的时候要注意的事情。
三、工控计算机主板的布线设计
1.在谈布线设计之前，北桥芯片到CPU和内存的等距离是主板设计的基本要求，称为“时钟线等长”。我们知道北桥芯片作为CPU和内存之间的桥梁，其布局非常精致。目前，一些具有R&D实力的工控机主板厂商在北桥的芯片布局上采用了45度旋转的巧妙设计，不仅缩短了北桥与CPU、内存插槽、AGP插槽之间的布线长度，而且使时钟线长度相等。
2.工业平板电脑主板的布线设计更专业
使用蛇形线的另一个原因是为了尽量减少电磁辐射对主板其余部分和人体的影响，因为高速单调的数字信号会对主板上的模拟器件的工作产生很大的干扰。抑制电磁干扰的一个简单方法是设计蛇形布线，以吸收尽可能多的辐射。
使用蛇形布线有上述优点，但并不是说蛇形布线在工控机主板布线的设计上更好，因为主板布线太多太密会导致工控计算机主板布局不均匀，对工控计算机主板的质量会有一定的影响。良好的布线应使工控机主板上所有元器件的线密度相差不大，并应尽可能均匀分布，否则容易造成工控机主板不稳定。今天我介绍一下如何选择合适的工控机主板，希望对大家有所帮助。
